Aufbau & Funktion
Freigefälle oder Pumpanlage
Ist auf dem Grundstück ein ausreichendes Gefälle vorhanden, braucht es keine Pumpenanlage. Das Grauwasser fließt aus einer Sammelleitung (HT DN 50) über die Vorreinigung (Stufe 1 und Stufe 2) der Grauwasserkläranlage Tiny‐Hobbit in die Vertikalstufe (Stufe 3) und die Nachreinigung (Stufe 4).
Die Anschlussleitung sollte mit einer HT Leitung DN 40 oder DN 50 erfolgen. Erfolgt die Verlegung direkt an der Unterkante des Tinyhouses, so muss diese ordentlich isoliert werden.
Die Vorklärung der Grauwasserkläranlage Tiny-Hobbit
Absetzbereich
Die Vorklärung des Grauwassers erfolgt in 2 Stufen: die Stufe 1 bildet ein Absetzbereich mit einem Filter, welcher auch die letzten Schwebstoffe zurückhält. Der Filter ist verschleißfrei und wartungsfreundlich. Der Absetzbereich wird bei einem Schlammstand von 50 % mittels einer einfachen Schmutzwasserpumpe entleert. Bitte achten Sie darauf, dass nur die unteren 20 cm entnommen werden!
Aktiv-Vorfilter
Die Stufe 2 der Vorreinigung besteht aus einem eingestauten, vertikal durchströmten Substratfilter. Durch eine Barriere in dem Segment der 2. Stufe verlängern wir den Weg des Abwassers, sodass es zu einer optimalen Auslastung des Substrats kommt. Durch den eingestauten Betrieb wird sichergestellt, dass das zu reinigende Abwasser sauerstoffreiche und sauerstoffarme Schichten passieren muss.
Die Biologie der Grauwasserkläranlage Tiny-Hobbit
Der Überlauf der Stufe 2 wird in ein Verteilersystem geleitet. Dieses sorgt dafür, dass das zu behandelnde Wasser relativ gleichmäßig über der gesamten Filteroberfläche der Stufe 3 verteilt wird.
Die Biologie ist als ein Mehrschichtfilter aufgebaut, welcher vertikal durchströmt wird („Vertikalstufe“). Die oberste Schicht (10 cm) besteht aus unserem für die Grauwasserbehandlung entwickeltem Spezialsubstrat GW 1K+. Dieses Substrat erhalten Sie mit der Kläranlage direkt von uns.
Das restliche Substrat der Biologie ist gewaschener Grobsand 0…4 mm.
Dieser Bereich der Biologie ist sauerstoffreich, sodass es hier zu einem weitgehenden Kohlenstoffabbau kommt.
Die Vertikalstufe ist mit diversen Helophyten (Feuchtbiotoppflanzen) bepflanzt. Die intensive Durchwurzelung der oberen 25 cm führt zu einem regelmäßigen Abtrocknen des Substratfilters. Dadurch wird die Bildung einer extrem hohen Mikroorganismendichte unterstützt, was letztlich zu dem gewünschten Lastabbau führt. Durch eine hohe Verdunstungsrate und dem regelmäßigen Abtrocknen dieser Filterstufe kann ein „Verstopfen“ (Kolmation) ausgeschlossen werden.
Die Nachklärung der Grauwasserkläranlage Tiny-Hobbit

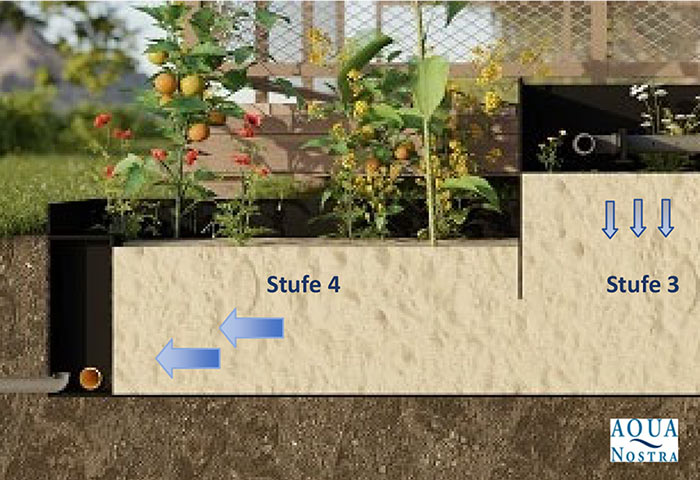

Das schon weitgehend gereinigte Grauwasser strömt nun im unteren Behälterbereich horizontal in einen eingestauten, ebenfalls gut durchwurzelten Bodenfilterbereich. Diese Nachklärung ist nur in der Wurzelmatrix sauerstoffreich (aerob). In allen anderen Zonen liegen sauerstoffarme, also anaerobe, Verhältnisse vor. Dadurch kommt es zu einem gewissen Stickstoffabbau.
Der Ablauf Ihre Grauwasserkläranlage Tiny-Hobbit
Das saubere, vollbiologisch gereinigte Grauwasser fließt nun in einen im Behälter integrierten Ablaufschacht. Hier kann die Probenahme erfolgen, die Kläranlage Tiny-Hobbit eingestaut werden und / oder eine Entnahme des Wassers für die Bewässerung realisiert werden.

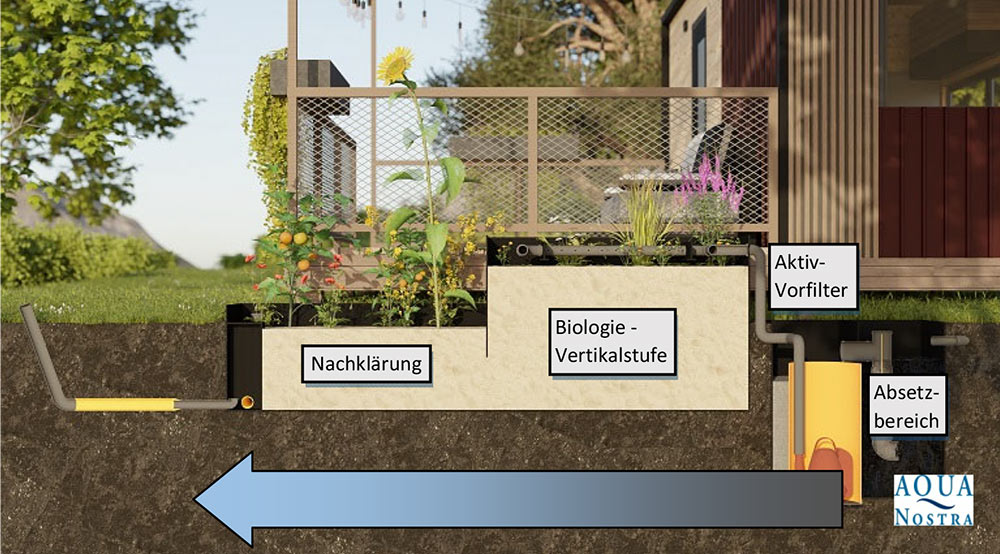

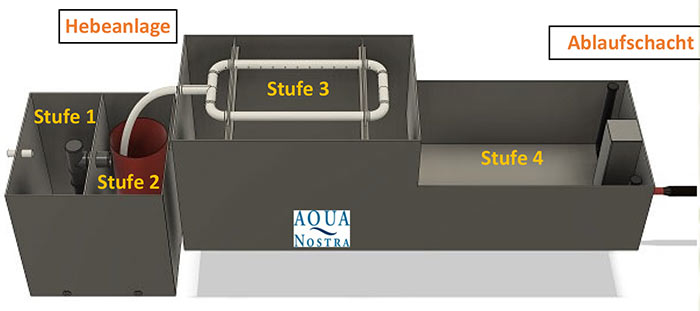

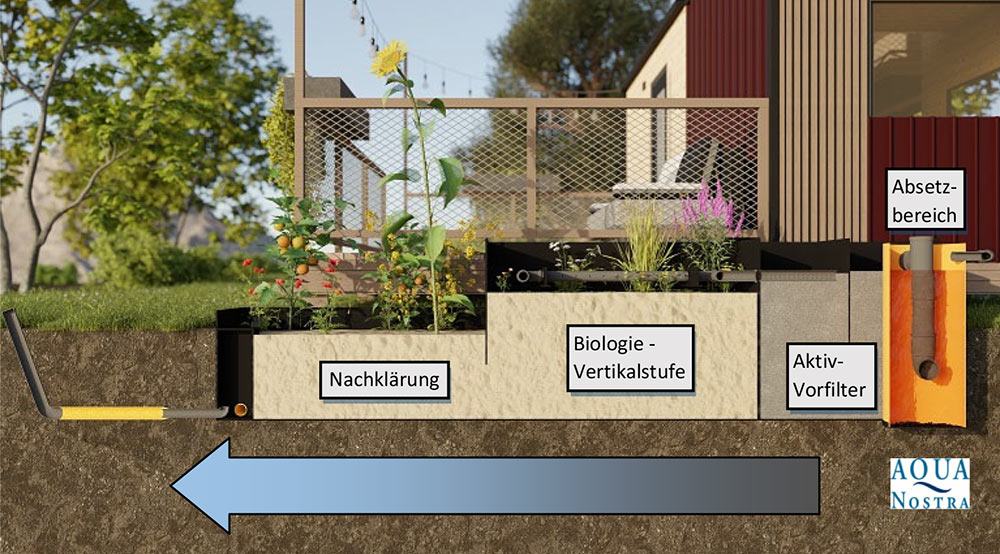

Die Zeichnungen zeigen eine Freigefälleanlage, die dort im Einsatz ist, wo ausreichend Gefälle vorhanden ist, und eine Pumpanlage, die zum Einsatz kommt, wenn das Grundstücksgefälle nicht ausreicht.
Die "Pumpenanlage" bieten wir nicht im Shop an. Bitte frage dafür uns per Mail an: info ät tiny-hobbit.de. Oder per Telefon: +49/03432240423.
